單片機是眾多消費電子產品不可獲取的核心元器件，在現代智能家居領域擁有廣泛的應用，產品方案開發都需要基于單片機進行，所以單片機的重要性不言而喻。那么，單片機的基本結構包括哪些呢?

從基礎配置上來看，單片機有三個重要的組件：CPU(中央處理單元)、RAM和ROM以及IO端口，除了這三個基本配置之外，還有其他重要的組件：

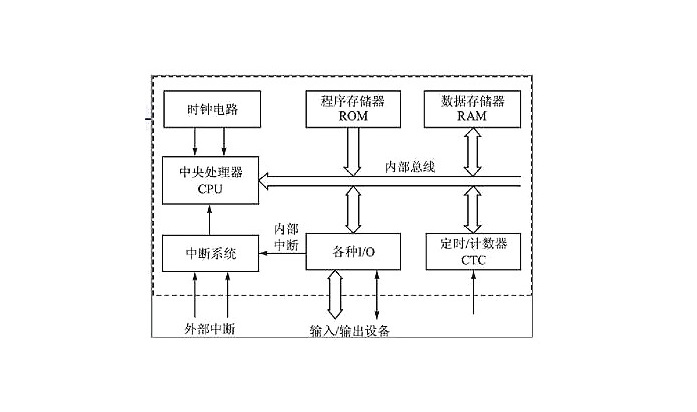

單片機基本結構

1.中央處理器

中央處理器或CPU是單片機的大腦。它由算術邏輯單元(ALU)和控制單元(CU)組成。CPU讀取、解碼和執行指令以執行算術、邏輯和數據傳輸操作。

2.存儲單元

任何計算系統都需要兩種類型的存儲器：程序存儲器和數據存儲器。程序存儲器，顧名思義，包含程序，即要由CPU執行的指令。另一方面，數據存儲器需要在執行指令時存儲臨時數據。

通常，程序存儲器是只讀存儲器或ROM，數據存儲器是隨機存取存儲器或RAM。數據存儲器有時也稱為讀寫存儲器(R/WM)。

3.輸入/輸出端口

單片機與外部世界的接口由I/O端口或輸入/輸出端口提供。開關、鍵盤等輸入設備以二進制數據的形式從用戶向CPU提供信息。CPU在接收到來自輸入設備的數據后，執行適當的指令并通過LED、顯示器、打印機等輸出設備做出響應。

4.總線

單片機的另一個重要組件，但很少講到，它就是系統總線。系統總線是一組連接線，將CPU與其他外圍設備(如內存、I/O端口和其他支持組件)連接起來。

5.定時器/計數器

單片機的重要組件之一是定時器和計數器。它們提供時間延遲和計數外部事件的操作。此外，定時器和計數器可以提供函數生成、脈寬調制、時鐘控制等。

6.串行端口

單片機的重要要求之一是與其他設備和外圍設備(外部)通信。Serial Port通過串行通訊證明了這樣的接口。單片機中最常見的串行通信是UART。

7.中斷

單片機的一個非常重要的特性是中斷及其中斷處理機制。中斷可以是外部的、內部的、硬件相關的或軟件相關的。

8.ADC(模數轉換器)

模數轉換器或ADC是一種將模擬信號轉換為數字信號的電路。ADC電路構成了外部模擬輸入設備和單片機CPU之間的接口。幾乎所有傳感器都是模擬設備，來自這些傳感器的模擬數據必須轉換為數字數據才能讓CPU理解。

9.DAC(數模轉換器)

數模轉換器或DAC是一種電路，其工作方式與ADC不同，即將數字信號轉換為模擬信號。DAC構成了單片機的CPU和外部模擬設備之間的橋梁。

以上就是關于單片機基本結構的全部內容分享，包括CPU、RAM和RAM以及IO端口以及數模轉換器等等。如果您有單片機或方案開發 可以直接撥打右邊的咨詢熱線和微信掃一掃聯系我們，宇凡微提供8/32位單片機，為客戶量身定制的合封單片機，擁有成熟的封裝技術和封裝工藝，除了能夠保證合封之后的良率以及安全性，還能根據客戶的功能需求選擇最佳的合封方式，節省成本。
