單片機晶振為什么不起振?

來源:宇凡微 | 發布日期:2023-02-17

        現如今嵌入式的應用非常多,尤其是單片機的應用也非常廣泛,在單片機應用中,單片機晶振是最容易出問題的,工程師經常會遇見單片機晶振不起振的情況,今天這篇文章就為大家解答單片機晶振為什么不起振?

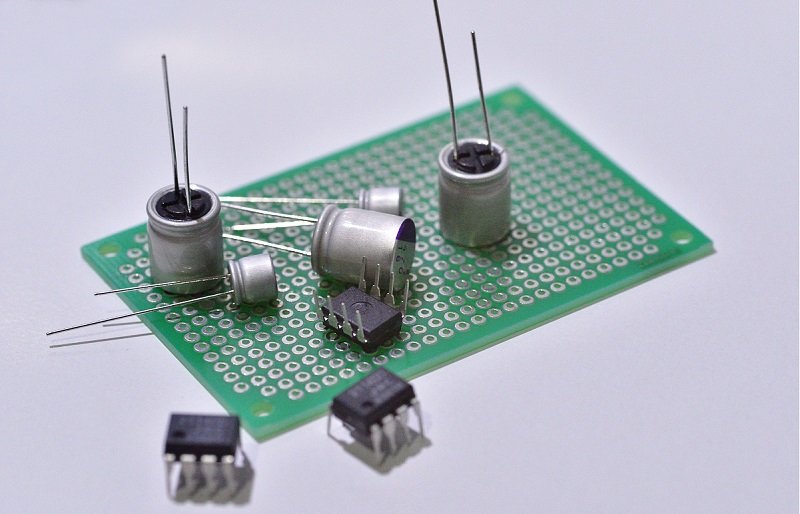

單片機晶振

        作為一名擁有十五年經驗的資深工程師,我大致分析并總結了以下單片機晶振不起振的原因:

        1、PCB板布線錯誤

        在制作PCB板的時候,如果布線錯誤會導致單片機晶振不起作用。這個時候就需要仔細排除電路錯誤的可能性,因此你可以用相應型號的單片機推薦電路進行比較。

        2、單片機本身質量問題

        這種情況出現的可能性比較小,因為單片機在生產的時候一般會經過嚴格的封裝測試,保證單片機的質量沒有問題,但是不排除有很少的不良單片機流入了市場。這個解決方法比較簡單,直接更換新的單片機就可以了。

        3、單片機晶振質量有問題

        單片機晶振質量問題當然也是會導致不起振,排除方法就是更換晶振,因為你不可能只試了一二個晶振。

        4、負載電容或匹配電容與晶振不匹配或者電容質量有問題

        這就比較麻煩了,需要試著改換晶體兩端的電容,也許晶振就能起振了,電容的大小請參考晶振的使用說明。

        5、晶振電路的走線過長,晶振兩腳之間有走線

        在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC,杜絕在晶振兩腳間走線。

        6、外圍電路的影響

        排除外圍元件不良的可能性,因為外圍零件無非為電阻,電容,你很容易鑒別是否為良品。

        以上就是關于單片機晶振不起振原因分析,按照以上六個步驟一步步排除,很快就能知道具體是哪個原因導致單片機晶振不起振了。如果您有單片機或者方案開發需求,可以點擊右邊的咨詢熱線和微信掃一掃直接和我們聯系,宇凡微提供8/32位單片機,為客戶量身定制的合封單片機,擁有成熟的封裝技術和封裝工藝,除了能夠保證合封之后的良率以及安全性,還能根據客戶的功能需求選擇最佳的合封方式,節省成本。
