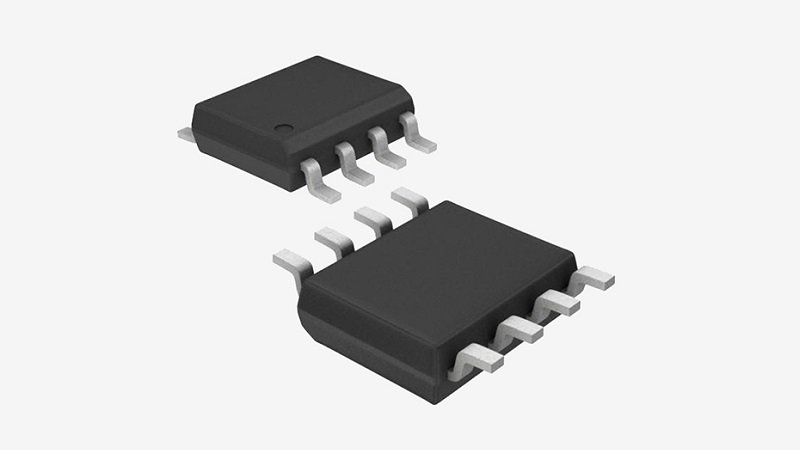

今天為大家?guī)淼氖荖Y8A054E單片機概述及其特征應用。NY8A054E單片機 是以EPROM作為存儲器的8位單片機，其采用了CMOS制程，核心建立在RISC精簡指令集架構可以很容易地做編程和控制，一共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以程序控制完成不同的應用。

一、NY8A054E單片機特征

(1)有12根彈性的雙向I/O腳，每個I/O腳都有單獨的寄存器控制為輸入或者輸出腳;

(2)內置了可選擇頻率的紅外載波發射口;

(3)有兩組定時器，可用系統時鐘當做一般的記時應用或者從外部訊號觸發來計數;

(4)提供一組8位的pwm輸出或蜂鳴器輸出，可用來驅動馬達、蜂鳴器等等;

(5)采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內容RC振蕩或外部晶振輸入;

二、NY8A054E單片機功能特點

12根可分別單獨控制輸入輸出方向的I/O腳;

1Kx14 位的程序存儲器空間;64字節的通用數據寄存器空間;

內置上電復位電路(POR)。 內置低壓復位功能(LVR)。

一組8位下數定時器(Timer1)可選自動重載或連續下數計時。一個8位的脈沖寬度調變輸出(PWM1)。

一個蜂鳴器輸出(BZ1)。38/57KHz紅外線載波(IR)頻率可供選擇，同時載波之極性也可以通過寄存器選擇。

內置看門狗計時(WDT)，可由配置字節(Configuration Word)控制開關。

四種工作模式可隨系統需求調整電流消耗：正常模式(Normal mode)、慢速模式(Slow mode)、待機模式(Standby mode)與睡眠模式(Halt mode)

五種硬件中斷：Timer0上溢中斷;Timer1下溢中斷;WDT中斷;PB輸入狀態改變中斷;外部中斷輸入。

三、NY8A054E單片機應用

如上所述，NY8A054E單片機是以EPROM作為存儲器的8位單片機，適用于擁有多組I/O口產品應用，生活中常用的如風扇、燈光控制、遙控器等小家電。

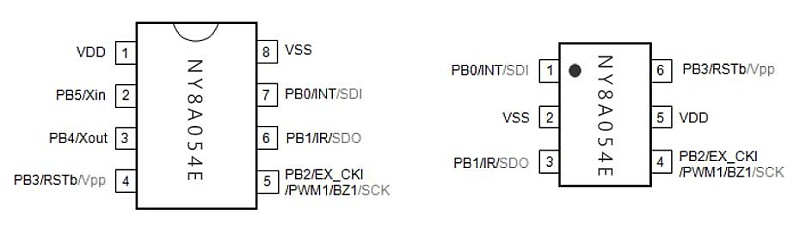

四、NY8A054E單片機引腳圖
