PCB是電子產品中的重要組成部分，它通過連接各種電子元件來實現電路功能。在進行PCB布局時，有一些基本原則可以幫助確保電路性能、穩定性和可靠性。下面宇凡微將介紹一些重要的PCB布局原則。

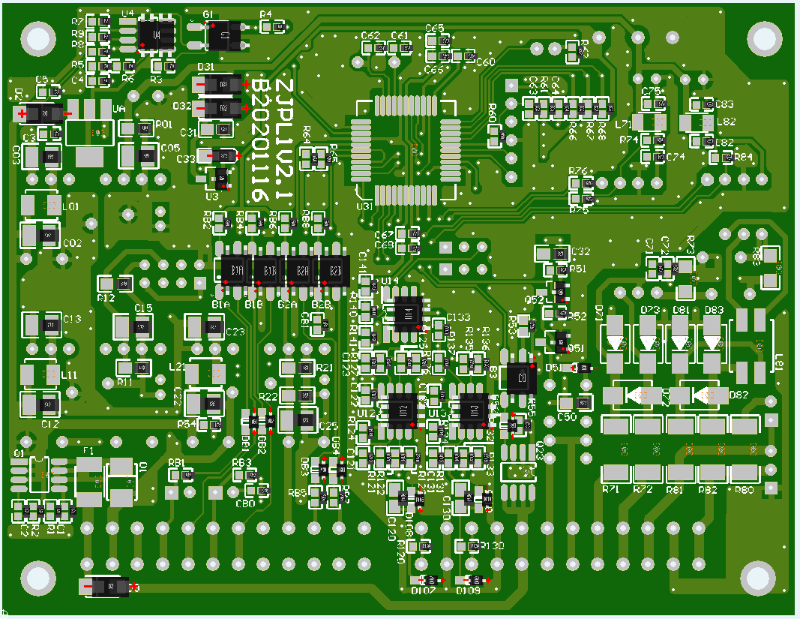

分區布局：
將電路劃分為不同的功能區域，將相關的電路元件放置在同一區域內。這有助于減少信號干擾、提高信號完整性，同時便于管理和維護。

信號完整性：
確保高速信號線的匹配阻抗、適當的走線寬度和間距，以減少信號反射、串擾和損耗。差分信號應保持相等的長度，以防止信號失調。

電源和地線規劃：
確保充足的地平面，將電源線和地線寬度增加以降低電阻，減少電源噪聲。同時，要注意將模擬和數字電源分開，以減少互相干擾。

散熱和布線：
將發熱元件（如處理器、功放器等）與散熱元件（如散熱片、散熱器等）緊密連接，確保散熱效果良好。此外，布線時要避免高電流回路與信號線的交叉，以減少干擾。

盡量縮短走線長度：
較短的走線長度有助于降低電阻、電感和信號傳播延遲，從而提高電路的性能和穩定性。

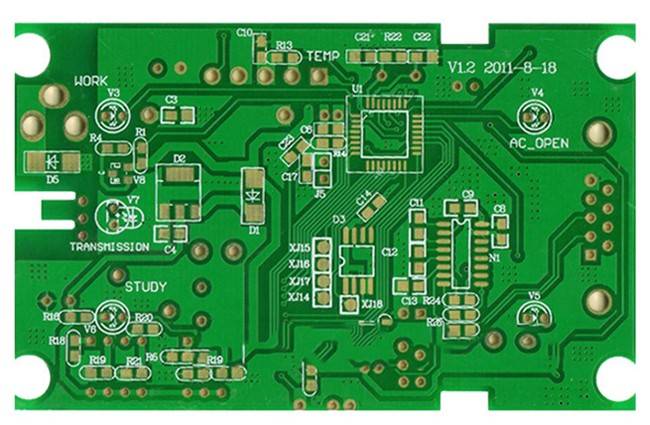

元件放置：
將頻繁通信的元件放置在靠近一起的位置，以減少信號傳輸路徑。同時，注意元件之間的間距，以免因元件過于密集而導致焊接問題。

EMI管理：
使用地平面、電源平面和屏蔽層來減少電磁干擾。敏感信號線應遠離較高頻率和高電流線路，以降低干擾。

布局對稱性：
在設計時保持布局的對稱性有助于均衡信號傳輸和降低電磁輻射。這可以通過將元件鏡像放置或對稱布線來實現。

測試點和調試接口：
在布局中考慮添加測試點和調試接口，以便在生產和維護階段進行測試和故障排除。

避免盲穿和飛線：
盲穿是指通過內部層而不是通過孔穿過PCB，這可能導致制造成本上升。飛線是指在PCB表面手工添加的額外導線，應盡量避免，因為它們可能引起干擾和可靠性問題。

PCB布局的基本原則涵蓋了信號完整性、電源與地線規劃、散熱管理、元件放置等多個方面。合理的PCB布局不僅有助于確保電路的正常工作，還可以減少故障率、提高產品性能和穩定性。在實際設計中，設計人員應根據具體的應用和要求靈活運用這些原則。
