產品詳情

產品概述Product overview

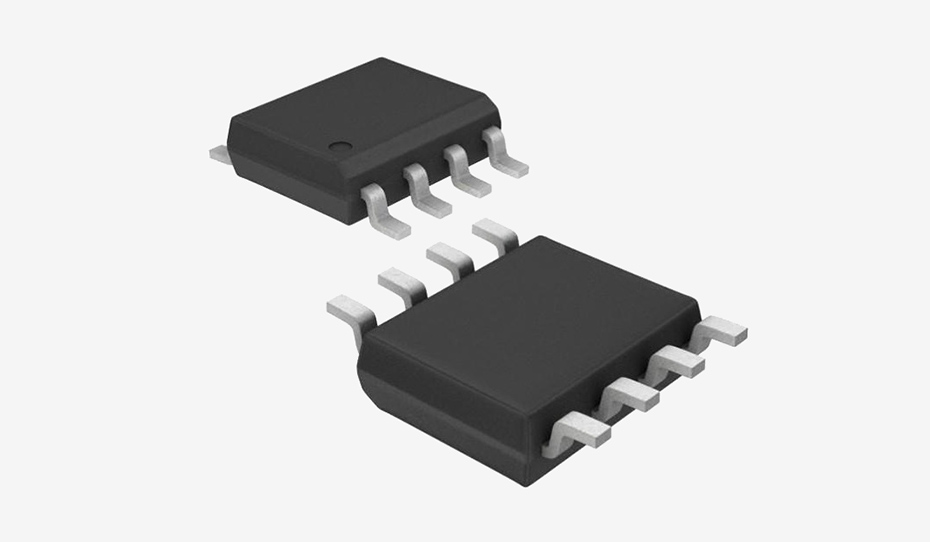

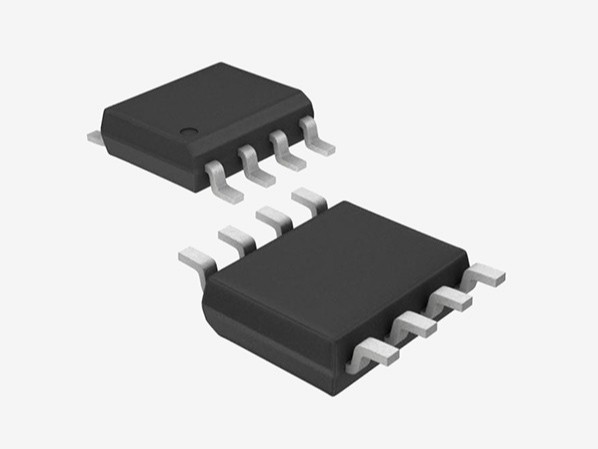

YF2501單機片概述

YF2501是一款OTP ROM的I/O型8位微控制器，其具有良好的內部高速RC振蕩，高抗干擾性能可更好的應用于小家電領域。

功能特點Functional characteristics

存儲器：ROM：OTP、1K*16位、RAM：48字節
工作電壓：VDD: 2.4V~5.5V
I/O引腳配置：輸入輸出雙向端口：P0、P1、P2、P5；單向輸入引腳：P1.1；可編程的漏極開路引腳：P1.0；具有喚醒功能端口：P0、P1電平變化觸發；內置上拉電阻端口：P0、P1、P2、P5；外部中斷引腳：P0.0 由寄存器PEDGE控制，其觸發方式為上升沿或下降沿
3級低電壓檢測系統(LVD)：可監控系統電源(若低于設定LVD則復位)
3個中斷源：2個內部中斷源：T0、TC0、1個外部中斷源：INT0
強大的指令系統：單周期指令系統（1T）、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、子程序條用指令CALL可在整個ROM區執 行、查表指令MOVC可尋址整個ROM區
雙時鐘系統：外部高速時鐘：RC模式高達10MHz、外部高速時鐘：晶振模式高達16MHz、內部高速模式：16MHz RC（Fcpu=Fosc/4~Fosc/16）、內部低速模式：RC振蕩器，16KHz(3V),32KHz(5V)
兩個8位定時/計數器：TC0：自動裝載定時器/計數器/蜂鳴器(BUZZER)輸出；T0：基本定時/計數器，具有0.5sec實時時鐘功能（RTC）
內置看門狗定時器，其時鐘源由內部低速RC振蕩提供（16KHz@3V，32KHz@5V）
封裝形式：SOP8、SOP14/DIP14
工作模式：普通模式：高、低速時鐘同時工作；低速模式：只有低速時鐘工作；睡眠模式：高、低速時鐘都停止工作；綠色模式：有T0周期性的喚醒

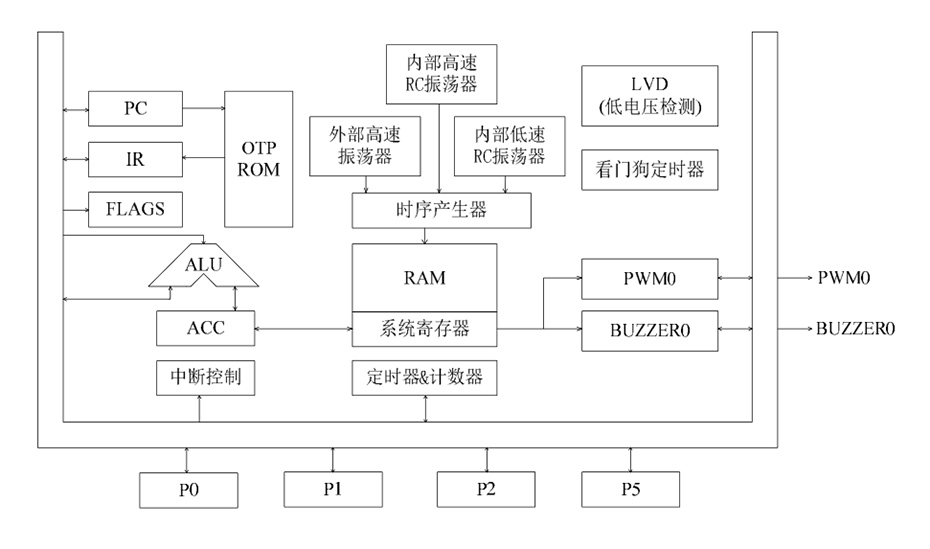

功能框圖Functional block diagram

YF2501單機片功能框圖

引腳排列圖Pin layout

SOP8/DIP8引腳排列圖

SOP8-DIP8引腳排列圖

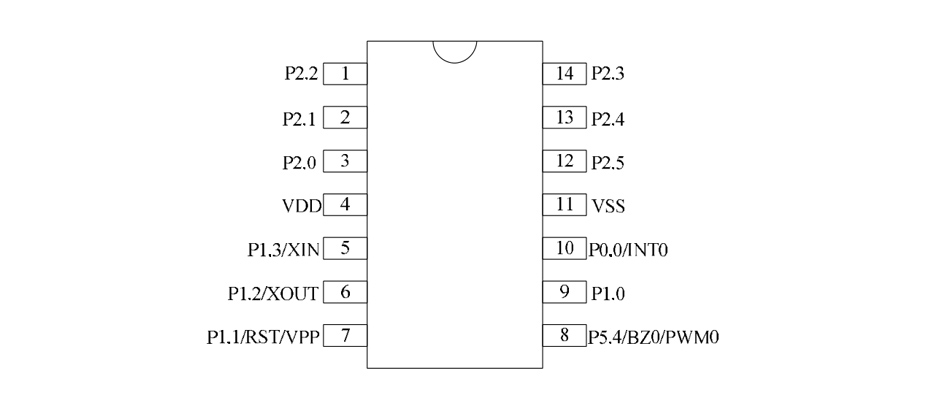

SOP14/DIP14引腳排列圖

SOP14-DIP14引腳排列圖

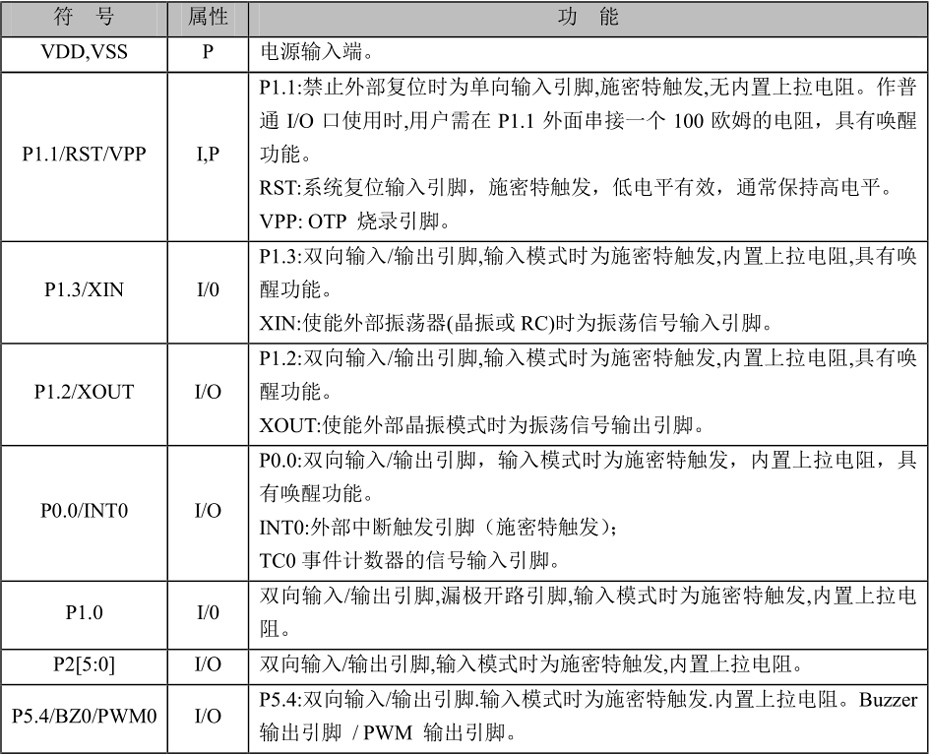

引腳說明Pin description

引腳說明及結構原理圖

YF2501單機片引腳說明及結構原理圖

封裝尺寸Package size

DIP14外形圖與封裝尺寸( 單位：MM)

DIP14外形圖與封裝尺寸

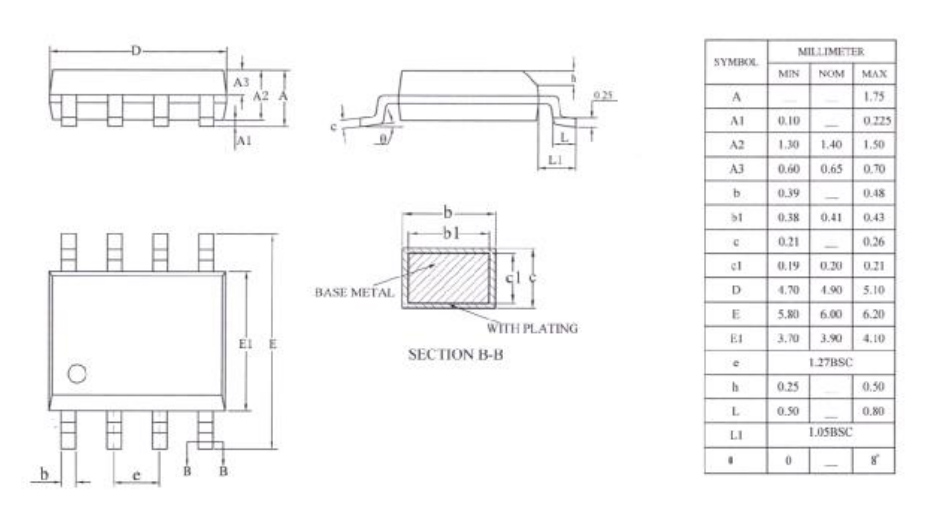

SOP8外形圖與封裝尺寸

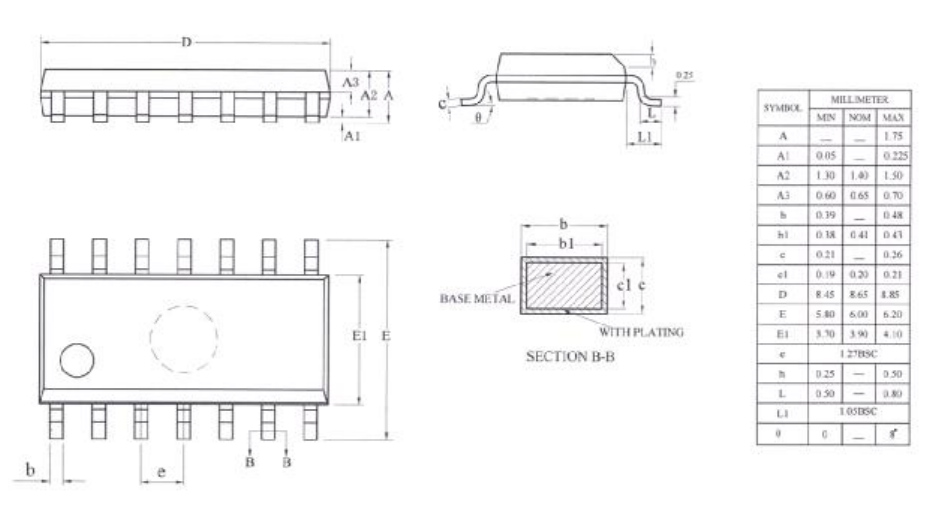

SOP14外形圖與封裝尺寸
