本設計方案采用宇凡微電子的電源管理芯片、LED驅動器件、IC器件、微控制器，為LED燈光系統設計提供全套的方案設計。

主要應用：

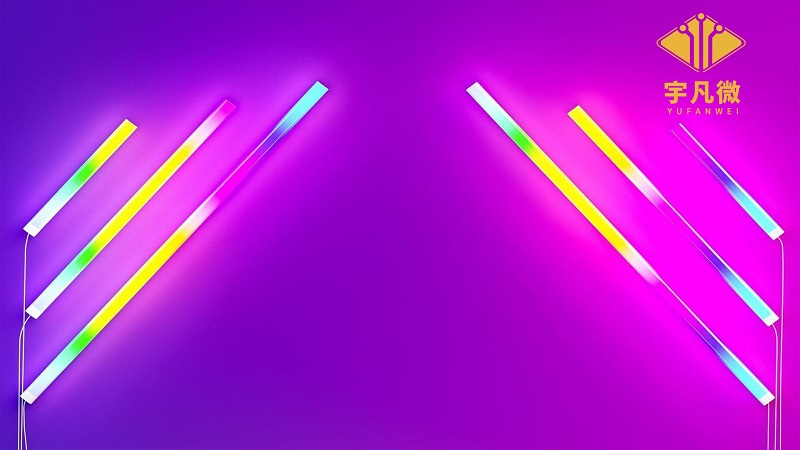

        1.LED彩虹管：每條燈管由多個彩色像素點(RGB)組成，每個單色像素點可產生256個灰度級的變化。

        應用環境：立交橋、河道護欄、建筑外墻等不同場所的裝飾照明。

        2.點光源：應用LED彩色屏顯示原理，將其像素放大，降低整體造價成本，每個模塊為一個彩色像素點。

        應用環境：酒吧、舞臺、KTV、商場、展廳，作為音樂旋律顯示，背景墻裝飾、幕墻廣告等。

一、系統硬件設計：

        LED彩燈控制系統主要包含驅動模塊、控制模塊、LED電源三部分。

1、驅動模塊設計

        如何實現讓LED模塊呈現不同的顏色，主要依靠人的視覺間歇惰性原理，利用對R、G、B三原色的LED的占空比實現顏色的混合。本設計方案的LED顏色顯示主要依靠Nyquest公司的I2C接口LED閃爍/混光驅動芯片NY8A054E(NY8A054E-4位PWM輸出，NY8A053E-8位PWM輸出，NY8A062D-16位PWM輸出)輸出256灰度級的顏色來實現彩色顯示?？刂破髦恍枰獋魉驮撃K的RGB顏色的灰度值即可實現顏色顯示。

        NY8A054E是I2C總線控制的可編程PWM輸出的四位LED驅動器件，主要應用于LEDRGB/RGBA(Red/Green/Blue/Amber)混光，主要性能指標如下：

        (1)4路LED驅動，每路驅動可以通過軟件編程為四種狀態，分別是：開、關、可編程PWM閃爍控制輸出、可編程每路灰度級別，同時支持四路整體亮度調節的PWM混光輸出。

        (2)調光控制，PWM輸出頻率97kHz，每路有256個灰度級別。

        (3)閃爍控制，PWM可編程頻率范圍24Hz~10.73s，占空比可編程范圍0%~99.6%。

        (5)可通過190Hz的PWM輸出對四路PWM輸出整體亮度256級調節。

        (6)四位輸出可編程設置為推拉輸出(在5V時，灌電流25mA，拉電流10mA)。

        (7)7個硬件地址設定引腳，同一I2C總線最大可接126片。

        (8)每片NY8A054E有四個可編程軟件地址：一個全部響應地址和三個子地址。

        (9)內置25MHz晶振和上電復位電路，也可通過I2C總線實現軟件復位。

        (10)SDA/SCL內置噪聲濾波器，支持1MHz的I2C快速模式。

        (11)支持熱插入，低待機電流，支持電壓范圍：2.3~5.5V。

二、控制模塊設計

        主要作用是通過MCU對IC總線上所有調光模塊進行控制，以實現各種顯示效果，用來提高總線驅動能力，傳輸速率在20~50kbps時，傳輸距離可達1km。MCU可根據實際的系統要求進行選擇，在控制總線器件調光的同時還可以加入其它的操作，例如顯示圖像處理、與PC通信、擴展存儲空間等等。

三、電源部分

        電源部分要根據具體的LED數量及連接方式等因素確定具體參數，宇凡微采用NY8A062D系列芯片的LED電源方案，該方案設計簡單，體積小，寬電壓輸入，低成本，低損耗等優點，被廣泛應用于LED領域。

        以上就是宇凡微單片機工程師對rgb幻彩燈驅動控制方案相關內容分享，如果您有rgb幻彩燈方案開發需求，可以直接和我們聯系，宇凡微專注于單片機方案開發、MCU應用定制開發，致力于為廣大廠家提供更多新穎的電子產品!
